Kokie yra šiluminių rezistorių montavimo reikalavimai ir atsargumo priemonės?

Įdiegus šiluminį rezistorių, reikia atkreipti dėmesį į temperatūros matavimo, saugos ir patikimumo bei lengvos priežiūros tikslumą, o tai neturėtų turėti įtakos įrangos ir gamybos operacijų veikimui. Norėdami patenkinti aukščiau pateiktus reikalavimus, atkreipkite dėmesį į šiuos taškus, kai pasirenkate šiluminio rezistoriaus montavimo vietą ir įterpimo gylį: 1. Norėdami užtikrinti pakankamą šilumos mainą tarp šiluminio rezistoriaus matavimo galo ir išmatuotos terpės, matavimo taško padėtis turėtų būti pagrįsta, ir stengiasi išvengti šiluminio rezistoriaus montavimo šalia negyvų vožtuvų kampų, molių, variklių, vamzdynų ir įrangos. 2. Šiluminis rezistorius su apsaugine rankove turi šilumos perdavimo ir šilumos išsklaidymo nuostolius. Siekiant sumažinti matavimo klaidas, termoelementai ir šiluminiai rezistoriai turėtų būti pakankamai įterpimo gylis: 1) Šiluminiams rezistoriams, matuojantiems dujotiekio skysčių temperatūrą, jų matavimo galai paprastai turėtų būti įterpti į dujotiekį (vertikalus montavimas arba pasvirusi montavimas). Jei išmatuoto skysčio vamzdžio skersmuo yra 200 mm, šiluminio rezistoriaus įterpimo gylis turėtų būti 100 mm; Kokie yra šiluminių rezistorių montavimo reikalavimai ir atsargumo priemonės?

2) Aukštos temperatūros, aukšto slėgio ir greitojo skysčių (pvz., Pagrindinės garo temperatūros) temperatūros matavimui, siekiant sumažinti apsauginės įvorės atsparumą skysčiui ir neleisti apsaugoti įvorės, nesulaužant skysčio, gali būti naudojamas apsauginis vamzdis arba gali būti naudojamas apsauginis vamzdis, arba gali būti naudojamas apsauginis vamzdis, arba gali būti naudojamas apsauginis vamzdis, arba gali būti naudojamas apsauginis vamzdis, arba gali būti naudojamas apsauginis vamzdis. Į pagrindinį garų vamzdį į pagrindinį garų vamzdį, kurio gylis yra ne mažesnis kaip 75 mm, reikia įkišti seklią įterpimo šiluminio rezistoriaus apsauginę rankovę; Šiluminės rankovės šiluminio rezistoriaus įterpimo gylis yra 100 mm.

3) Jei reikia išmatuoti dūmtakio dujų temperatūrą, net jei dūmtakio skersmuo yra 4 m, šiluminio rezistoriaus įterpimo gylis yra 1 m.

4) Kai matavimo elemento įdėjimo gylis viršija 1 m, jis turėtų būti kiek įmanoma sumontuotas vertikaliai arba turėtų būti montuojamas atraminis rėmas ir apsauginė rankovė.

Atsargumo priemonės šiluminių rezistorių montavimui

1. Šiluminis rezistorius turėtų būti kiek įmanoma vertikaliai sumontuotas vertikaliai ant horizontalaus arba vertikalaus vamzdžio. Šiluminis rezistorius turėtų būti montuojamas su apsaugine rankove, kad būtų lengviau prižiūrėti ir pakeisti.

2. Matuojant temperatūrą vamzdyne, elemento ilgis turėtų būti ant vamzdyno linijos (tai yra, apsauginio vamzdžio įterpimo gylis turėtų būti pusė vamzdžio skersmens).

3. Įdiegus temperatūros judėjimo ritės matuoklį, atidarymo dydis turėtų būti tinkamas, o montavimas turėtų būti gražus ir dosnus.

4. Naudokite atsparius aukštai temperatūrai kabelius arba atsparias aukštai temperatūrai kompensavimo laidus aukštos temperatūros vietose.

5. Pasirinkite skirtingus matavimo elementus pagal skirtingą temperatūrą. Paprastai šiluminiai rezistoriai pasirenkami, kai išmatuota temperatūra yra mažesnė kaip 400 laipsnių.

6. Laidai turėtų būti pagrįsti ir gražūs, o adatos indikacija turėtų būti teisinga.

Šiluminiai rezistoriai yra ne tik plačiai naudojami matavimui pramonėje, bet ir paverčiami standartiniais atskaitos instrumentais. Tačiau dėl temperatūros matavimo diapazono jo taikymas taikomas tam tikrus apribojimus. Šiluminių rezistorių temperatūros matavimo principas grindžiamas savybe, kad laidininkų ar puslaidininkių atsparumo vertė keičiasi atsižvelgiant į temperatūrą. Jis turi daug privalumų, taip pat gali perduoti elektrinius signalus nuotoliniu būdu, turėdamas didelį jautrumą, stiprų stabilumą, gerą pokyčių ir tikslumą, tačiau tam reikia galios sužadinimo ir negali akimirksniu išmatuoti temperatūros pokyčių. Pramoniniai šiluminiai rezistoriai paprastai naudoja PT100, PT10, CU50, CU100. Platinos šiluminių rezistorių temperatūros matavimo diapazonas paprastai yra -200-800 laipsnis, o vario šiluminiai rezistoriai yra -40 iki 140 laipsnių. Šilumos rezistoriai klasifikuojami taip pat, kaip ir termoelekupos, tačiau jiems nereikia kompensacijų laidų ir yra pigesni nei termoelekupos.

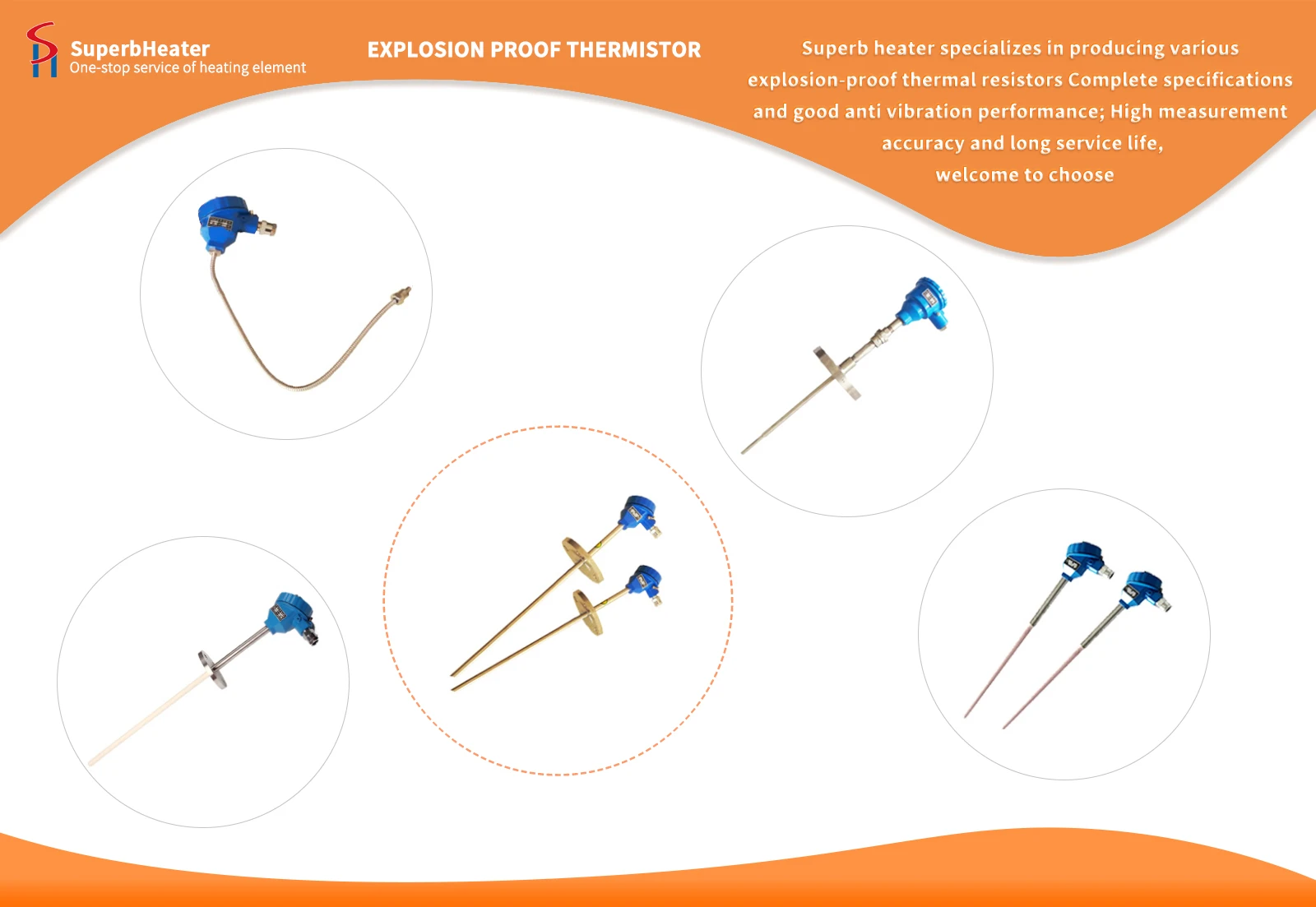

Platinos šiluminiams rezistoriams yra daug montavimo formų, įskaitant fiksuoto sriegio montavimą, kilnojamojo sriegio montavimą, fiksuoto flanšo montavimą, kilnojamojo flanšo montavimą, kilnojamojo vamzdžio jungties montavimą, tiesioginį vamzdžio jungties montavimą ir kt.

Didžiausias skirtumas tarp šiluminių rezistorių ir termoelementų pasirinkimo yra temperatūros diapazono pasirinkimas. Šilumos rezistoriai yra temperatūros jutikliai, skirti matuoti žemą temperatūrą, paprastai matuojant temperatūrą tarp -200 ir 800 ° C, o termoelementai yra temperatūros jutikliai, matomi vidutinės ir aukštos temperatūros, paprastai matuojant temperatūrą nuo 400 iki 1800 ° C. Rinkdamiesi, jei išmatuota temperatūra yra apie 200 ° C, turėtumėte pasirinkti šiluminį rezistorių. Jei išmatuota temperatūra yra 600 ° C, turėtumėte pasirinkti K tipo termoelementą. Jei išmatuota temperatūra yra nuo 1200 iki 1600 ° C, turėtumėte pasirinkti S tipo arba B tipo termoelementą.
