Kodėl netinkamai suderintos šildymo vamzdžių tarpinės pagreitina įrangos koroziją ir nuotėkį

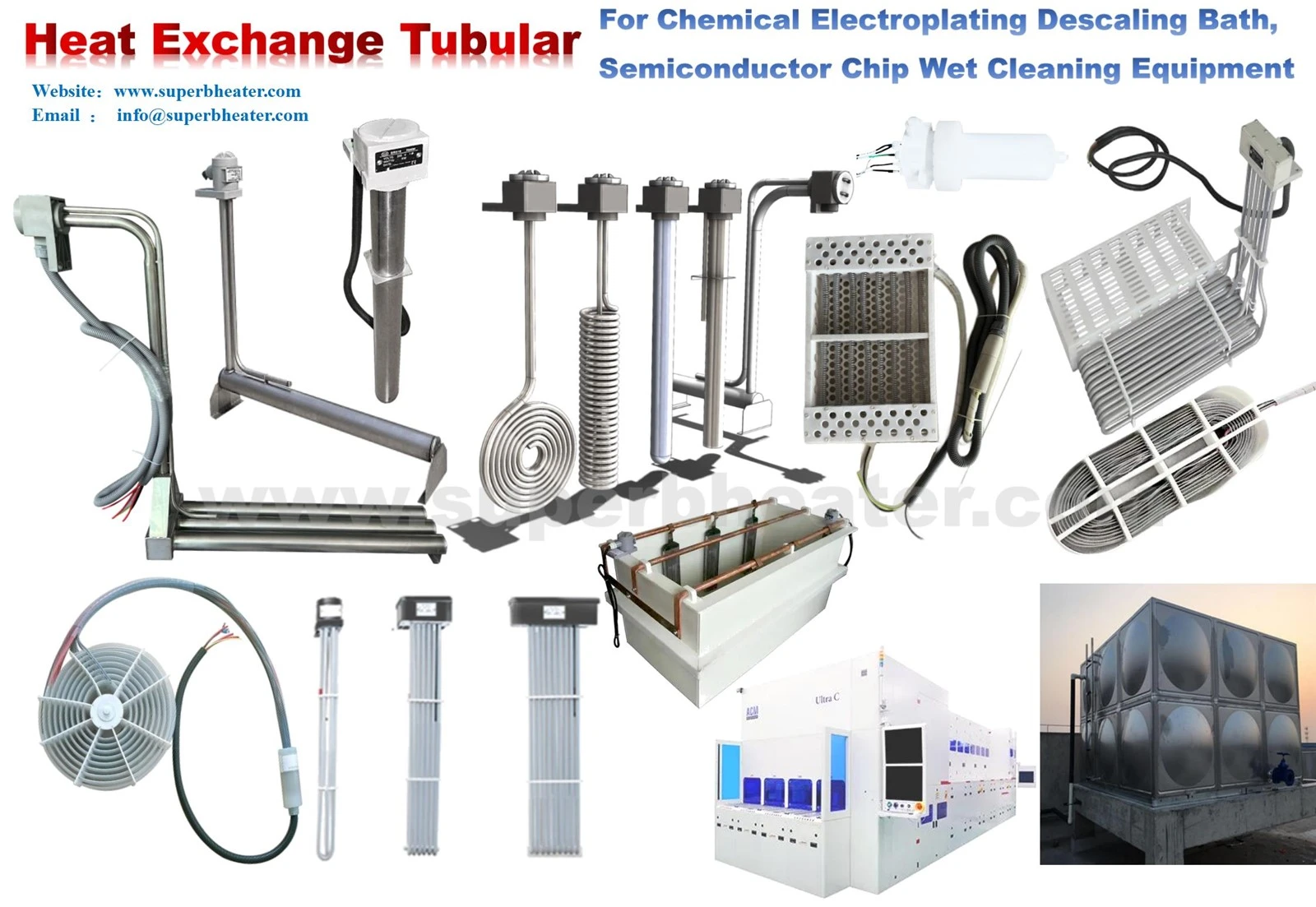

# Kokia yra įrangos korozijos ir nuotėkio pagreitėjimo priežastis, kai šildymo vamzdžių tarpinės nėra tinkamai suderintos? Sandarinimo tarpikliai yra būtini siekiant išvengti terpės nuotėkio visose šildymo vamzdžių jungčių prievaduose, flanšinėse jungtyse ir kvarc{0}}metalinėse perėjimo dalyse. Jei tarpinės naudojamos su nesuderinamomis medžiagomis, sensta, netinkamas storis arba netinkamas montavimas, jungtyse gali kilti daug paslėptų korozijos pavojų. Ši rizika apima šiluminio įtempimo įtrūkimus, liekamąjį korozinį skysčio sulaikymą, bioplėvelės negyvas zonas ir galvaninių elementų susidarymą. Kasdien patruliuojant į šiuos jungčių korozijos taškus dažnai nepaisoma ir jie naudojami kaip pradinės šildymo sistemos nuotėkio gedimo vietos. Šioje lentelėje aprašomi keturių šildymo vamzdžių medžiagų keitimo ciklai, pavojai ir atitinkami standartai.|Šildymo vamzdžio medžiaga|Standartinis tarpiklių medžiagų atitikimas|Netinkamo tarpiklio pavojus|Tipiškas sąnarių gedimo reiškinys|Privalomas keitimo ciklas|| ----|----|----|----|----|| 316 nerūdijantis plienas|PTFE / išplėstos PTFE tarpinės|Guminė tarpinė sugeria rūgštį ir šarmą, suyra ir išsiskiria chloridas; nevienodos metalinės tarpinės sukelia galvaninę koroziją|Flanšo suvirinimo duobės, vietinis rūdžių nuotėkis jungtyse|kas 6 mėnesius; pakeisti po 2 aukštos temperatūros dezinfekcijos partijų|| 2 laipsnio titanas|Gryno PTFE elastinga tarpinė (be metalo užpildo)|Anglies plieno / metalo užpildyta tarpinė liečiasi su titanu ir sudaro galvaninį elementą; guminės tarpinės sulaiko fluoro likučius|Pieniškas vienodas ėsdinimo žiedas vamzdžio jungtyje, nuolatinis potencialo kritimas|kas 4 mėnesius; pakeiskite, jei matoma tarpiklio deformacija|| PFA padengtas šildytuvas|Sustorintas minkštas PTFE tarpiklis|Kietmetaliniai tarpikliai subraižo PFA dangą suspaudimo padėtyje; paprastoji guma brinksta karštu šarmu|Dangos skverbiasi įbrėžimai ties flanšu, tarpsluoksnių pūslelės po įbrėžimais|kas 6 mėnesius; pakeisti po išmontavimo|| Kvarcinis stiklas|PTFE kompozitinis buferinis tarpiklis su elastingu tarpsluoksniu|Standžios metalinės/kietosios plastikinės tarpinės tiesiogiai perduoda šiluminį įtampą, išspaudžia kvarcą, kad susidarytų mikroįtrūkimai|Kvarcinio sriegio įtrūkimai, skysčio nutekėjimas jungties vietoje|kas 3 mėnesius; išmontavus pakeisti|## 1. Neatitinkančios tarpinės yra keturių centrinių korozijos mechanizmų priežastis. ### ① Galvaninė korozija tarp skirtingų laidžių medžiagų Titano ir nerūdijančio plieno elektrodų potencialai skiriasi. Visa galvaninė kilpa tarp titano ir svetimo metalo susidaro, kai titano vamzdžių flanšuose naudojami metalu sutvirtinti tarpikliai, anglinio plieno atraminiai žiedai arba variniai tarpikliai. TiO₂ pasyvavimo plėvelė nuolat tirpsta, todėl išilgai tarpiklio kontaktinės linijos susidaro pieniškų ėsdinimo žymių ratas. Titanas tarnauja kaip aukos anodas. Per 1–2 mėnesius korozija išryškės net ir mažiausiose sąlyčio vietose. ### ② Koroziniai jonai sandarinimo tarpuose sustiprėja dėl tarpiklio irimo. Šarminis valymo skystis, organinė terpė ir fluoro rūgštis sugeria įprastą nitrilo kaučiuką, silikoninę kaučiuką ir EPDM tarpiklius ilgą laiką dirbant aukštoje temperatūroje. Gumos skilimą pagreitina aukšta temperatūra, dėl kurios išsiskiria chloridas, sieros jonai ir likutinis fluoras, įstrigę siaurame tarpe tarp tarpiklio ir vamzdžio sienelės. Uždaroje negyvojoje zonoje susidarančios patvarios vietinės didelės korozijos mikroaplinkos CIP skystis negali nuplauti, todėl ji pirmiausia atakuoja suvirinimo siūles, titano paviršius ir dangos kraštus. #### ③ Bioplėvelės kaupimosi negyvoji zona nustatoma pagal siaurą uždarymo tarpą Tarp tarpiklio ir šildymo vamzdžio išorinės sienelės susidaro mažyčiai sustingę tarpai dėl netinkamai plonų tarpiklių arba atsilaisvinusių tvirtinimo detalių užspaudimo. Tarpe nusėda vidutinės nuosėdos, grybiena ir baltymų nuosėdos, kurių cirkuliuojantis skystis negali nuplauti, todėl greitai susidaro tanki bioplėvelė. Įprasto vizualinio stebėjimo metu tarpiklis slepia deguonies koncentracijos ląstelių koroziją išilgai jungties perimetro, todėl to neįmanoma stebėti. Ši paslėpta bioplėvelės korozijos zona yra daugumos flanšo nuotėkio gedimų šaltinis. ### ④ Šiluminės įtampos žalą dar labiau padidina standžios, nesuderintos tarpinės. Elastiniai buferiniai tarpikliai naudojami kvarciniuose ir PFA įdėkluose, siekiant kompensuoti šiluminio plėtimosi skirtumą, atsirandantį per paleidimo ir sustabdymo ciklus. Kietmetalinės arba standžios plastikinės tarpinės negali deformuotis, kad prisitaikytų prie plėtimosi įtempių: - Kvarce pakartotinio ekstruzijos įtempimas koncentruojamas ties sriegio šaknimis, todėl susidaro nematomi mikro įtrūkimai, kurie plečiasi su kiekvienu terminiu ciklu. - PFA dangos kietojo plastiko sluoksnyje esantį varžtų sluoksnį sukelia fluoroplasto suspaudimas. suveržimas, kuris atveria nuolatinius šarmų įsiskverbimo kanalus. ## 2. Medžiagai būdingų pažeidimų atsiradimas, kai tarpinės yra netinkamai suderintos ### 316 Nerūdijančio plieno flanšinės jungtys Dažniausia klaida yra guminių tarpiklių, kurie nėra atsparūs chemikalams, naudojimas. Į guminę matricą prasiskverbia karštas šarmas, kuris jį skaido, išskirdamas chlorido jonus, kurie susitelkę flanšo plyšyje. Suvirinimo briaunos chromo pasyvioji plėvelė greitai ištirpsta, todėl aplink jungtį susidaro įdubimų žiedai. Jei metalinės spiralės suvyniotos tarpinės naudojamos be PTFE dangos, metalinė juostelė tiesiogiai liečiasi su nerūdijančiu plienu, todėl atsiranda silpna galvaninė korozija ir pagreitėja suvirinimo siūlės plonėjimas. ### Titano vamzdžių jungtims 2 klasės titano kilpoms draudžiama naudoti metalu užpildytas kompozitines tarpines. Mikro galvaninį elementą galima sukurti net mažiausiu metalinio užpildymo kontaktiniu tašku. Fluorido pėdsakus adsorbuoja bioplėvelė, kuri yra po tarpikliu, todėl aplink vamzdelio galą susidaro žiedinė pieniška ėsdinimo juosta. Šis lokalizuotas pažeidimas nėra aptinkamas atliekant kasdienį ištirpusio deguonies stebėjimą; tik kas ketvirtį viso vamzdžio potencialo nuskaitymas gali užfiksuoti žemo potencialo žiedą prie flanšų. ### Šildytuvo flanšai su PFA pamušalu Minkštos PFA dangos, esančios flanšo angoje, periferinius įbrėžimus sukelia kietos tarpinės arba per daug priveržti varžtai. CIP šarminis skystis kaupiasi tarp dangos ir anglinio plieno pagrindo, todėl po pakartotinių šildymo ciklų tarpsluoksnių pūslelės plečiasi į dangos vidų. Taip atsitinka, kai skystis patenka į įbrėžimų tarpus. Pūslelės šalia flanšų nėra matomos stebint paviršių, kol vietinė danga neišsiskleidžia ir nesutrūksta, todėl rūdžių vanduo gali išeiti. ### Kvarcinio stiklo srieginės jungtys Tvirti metaliniai flanšai tiesiogiai suspaudžia kvarcą šiluminio plėtimosi metu, kai nėra elastingų PTFE buferinių tarpiklių. Siūlo šaknis yra pradinė mikroįtrūkimų vieta, o įtrūkimo plotis didėja su kiekvienu šalto-karšto ciklu. Vidinis įtempis žymiai padidėja, kai skystis prasiskverbia į plyšius, dėl to kaitinant staigiai plyšta kvarcinė jungtis, dėl kurios visiškai prarandamas fermentacijos sultinys. ## 3. Su tarpinėmis susijusios klaidos, kurios dažnai pasitaiko statybvietėse 1. Atsarginės tarpinės naudojamos įvairiai: metalinės arba guminės spiralinės tarpinės įrengiamos atsitiktine tvarka, neatsižvelgiant į šildymo vamzdžio medžiagą. 2. Kad sumažintumėte atsarginių dalių kainą, deformuotas, pasenusias tarpines naudokite iš naujo po įrangos išmontavimo, nežymių dujų išmontavimo, išvengti} subraižykite vamzdžio paviršių, per daug priveržkite flanšo varžtus. 4. Prailginkite tarpiklio aptarnavimo ciklą neribotą laiką, o pakeitimas įvyks tik tada, kai akivaizdžiai nutekėjo skystis. 5. Laikinai pašalinkite tarpiklius atliekant techninę priežiūrą ir naudokite metalinį sujungimą, kad būtų lengviau atnaujinti. ## 4. Standartinis viso proceso tarpiklių suderinimas ir priežiūros kontrolė 1. Kad išvengtumėte mišraus naudojimo, sutvarkykite atsargines tarpines pagal šildymo vamzdžio medžiagą ir laikykite jas spalvomis pažymėtose laikymo dėžėse su aiškiomis etiketėmis. Metalu sustiprintos tarpinės draudžiamos titano ir kvarco įrenginiams. 2. Po išmontavimo priimkite privalomą vienkartinio naudojimo taisyklę: bet kokia nuo flanšų nuimta tarpinė turi būti pakeista nauja; iš naujo montuoti draudžiama. 3. Standartizuokite varžtų suspaudimo veikimą: kad išvengtumėte vietinio tarpiklio išspaudimo ir dangos / kvarco įbrėžimų, priveržkite varžtą skersai vienodu sukimo momentu. 4. Periodiškai keiskite tarpiklį pagal medžiagos ciklą. Atsekamumo sumetimais ant flanšo išorinės sienelės nurodykite pakeitimo datą. 5. Kasdien patruliuodami atkreipkite dėmesį į flanšinių jungčių patikrą: stebėkite, ar nėra nedidelio skysčio prasisunkimo, baltų tarpiklių skilimo likučių ir vietinio vamzdžio spalvos pakitimo. Jei pastebite nenormalių požymių, paankstinkite tarpiklių keitimo grafiką. ## Santrauka Galvaninė korozija, jonų sodrinimas, bioplėvelės nusodinimas ir šiluminio įtempimo įtrūkimai atsiranda dėl to, kad šildymo vamzdžių flanšuose ir pereinamosiose jungtyse yra paslėptos siauros negyvosios zonos, kurios atsiranda dėl netinkamai suderintų, pasenusių arba pakartotinai panaudotų tarpiklių. Ankstyviausias nuotėkio taškas per visą šildymo ciklą yra jungties korozija, kuri slaptai plinta po tarpine. Siekiant sumažinti paslėptą flanšo korozijos riziką ir pailginti bendrą šildymo vamzdžių ryšulių tarnavimo laiką, būtina laikytis griežtų medžiagų derinimo taisyklių, nuoseklaus keitimo ir standartizuoto montavimo sukimo momento. Šios priemonės yra prieinamos ir veiksmingos.
